ZSHOY-25K氣動切斷閥
氣動切斷閥概述：
ZSHOY-25K氣動切斷閥也稱氣動緊急切斷閥，采用O型切斷球閥和氣動雙作用執行機構構成。閥體采用德國全硅溶膠精鑄工藝，經固溶退火，確保高性能，且能承受更多強度的壓力。日本大金碳纖密封材料，耐磨耐壓耐溫性能更突出，閥桿采用有倒密封的下裝式結構，倒密封的密封力隨介質壓力的增大而增大，故能確保閥桿的可靠密封。美國API 607防火安全設計（在過高的溫度破壞了彈性密封閥座，球體會與金屬閥座直接接觸，形成第二級金屬與金屬的密封），防靜電功能：球體、閥桿和閥體之間設有彈簧，可將切換過程中產生的靜電輸出。它具有結構簡單、體積小、重量輕、操作方便等優點。可廣泛應用于石油、化工、油庫、儲罐等工業生產過程的自動調節和遠程控制。

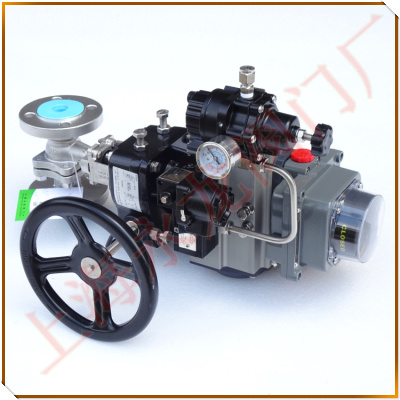

ZSHOY-25K氣動切斷閥 Pneumatic cut-off valve
氣動切斷閥數據表
PNEUMATIC SHUTOFF VALVE DATA SHEET
一，氣動切斷閥用途
液氨儲罐-出料/進料切斷
管道材質：20#
管道規格：DN15～DN200
二，氣動切斷閥執行機構
型號：AT25
型式：活塞式
作用形式：氣開
輸入信號：/
氣源壓力：0.4～0.7MPa
耗氣量：/
彈簧范圍：/
全行程時間：小于1/S(DN50口徑以下)
氣接管尺寸：1/4" NPT
三，氣動切斷閥操作條件：
工藝介質：液氨，氨氣，制冷劑，氟
操作溫度：-40℃～100℃
操作壓力：1.6MPa,2.5MPa,4.01.6MPa
進出壓差：/
正常流量：/
操作密度：563 kg/m3
動力粘度：/
空氣故障時閥位置：關
四，氣動切斷閥-電磁閥SOLENOID VALVE
電磁閥型號：美國ASCO電磁閥EF8551G401MO, 日本SMC50電磁閥VFE3130-5t-02
電磁閥形式：兩位三通
防爆等級：Exm IIT4
電氣接口尺寸：1/2" NPT
氣源接管尺寸：1/4" NPT
五，氣動切斷閥-閥體/閥芯規格
閥型號：ZSHOY-25K ZSHOY-40K
閥型式：氣動O型切斷球閥
閥體材質: WCB CF8 CF8M CF3M/可選
球體材質：CF8 CF8M CF3M/可選
填料材料：石墨 PTFE RPTFE PEEK/可選
密封形式：PTFE RPTFE PEEK/可選
計算Kv：/
選擇Kv：/
流量特性：快開
連接形式：法蘭式，螺紋式，焊接式/可選
法蘭標準及等級：HG/T 20592-2009 HG/T 20593-2009 HG/T 20595-2009 PN25 PN40
法蘭尺寸及密封面：WN-FM WN-RF/可選
法蘭材質：20# CF8 CF8M CF3M/可選
泄漏等級：ANSI IV
六，氣動切斷閥附件 ACCESSORY
手輪：帶 不帶/可選
空氣過濾器：帶
閥位開關：APL4(2SPDT)
閥位開關位置：頂裝
制造廠：上海永龍閥門廠
備注：
提供配對法蘭，墊片，緊固件
SIL2 SIL3等級認證(證書編號：No.2x190507.syvd038)

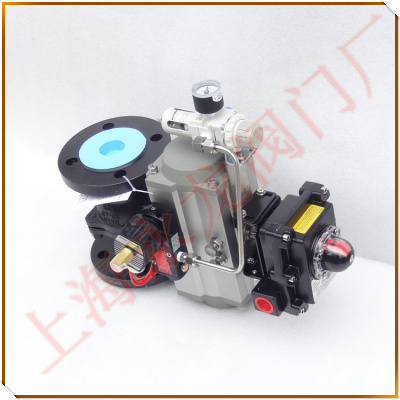

ZSHOY-40K氣動切斷閥 Pneumatic cut-off valve
ZSHOY-40K氣動切斷閥（PNEUMATIC SHUTOFF VALVE）采用浮動球全通徑結構，可以有效防止壓差損耗和降低流量。采用閥桿由閥腔內部裝入，防吹式閥桿的設計增大了安全防護系數，閥桿采用316材質，雙“D”結構連接球體和操作機構，閥桿與球體精確配合，具有承載重負荷特點。獨有的蝶形彈力墊片設計，提供活動加載式，使閥桿密封可自動調整至平衡位置來適應溫度的變化和日常的磨損。閥桿止推軸承和止推墊圈為為初級密封，也就是常說的倒密封，具有減少扭矩和防止咬合的作用，可調整的V形填料密封圈，在閥桿與閥壁之間產生多重密封，組合式PTFE填料3到4個環組成，具有壽命長，抗蠕變和抗冷流特性。
