SB-03站用手搖油泵
別稱：切斷閥油泵，液壓油泵，手搖油泵，站用油泵 手動油泵
站用手搖油泵用途：
SB-03站用與緊急切斷閥（燃氣緊急切斷閥，液動緊急切斷閥，液氨緊急切斷閥）配套使用，適用于液化石油氣儲配站的大型貯罐或槽車上供緊急切斷閥在工作狀態，打開時的壓力油源，利用此泵的性能來達到控制緊急切斷閥打開或關閉的目的。
手搖油泵工作原理及結構說明：
1、手搖油泵通過手柄做往復動作，使壓力增高來打壓緊急切斷閥，介質即可通過。如遇火災或其它緊急情況時，將手搖油泵的泄壓閥打開。油壓系統迅速泄壓，使緊急切斷閥立刻關閉，或溫度升高至75℃以上時，安裝在油泵或緊急切斷閥的易熔塞立刻熔化，達到自動泄壓目的，使緊急切斷閥迅速關閉。
2、手搖油泵的主要構造是由吸壓油的柱塞，進油閥、出油閥及泄壓閥組成，由柱塞和進出油閥的封閉，形成的密封空間是油泵的工作腔。當柱塞向上運動使工作腔的容積由小變大時，由于腔內壓力低于大氣壓力進油閥打開，油經濾油網進入工作腔，當柱塞向下運動時，工作腔的容積由大變小，工作腔的油壓升高，出油閥被打開，將壓力油排入油路系統，供緊急切斷閥開啟。泄壓閥是用于壓力油路系統泄壓而設置的，工作時需將泄壓閥關閉，在油路系統需要泄壓時將泄壓閥打開，即緊急切斷閥關閉。
3、泵的油箱在泵的外套體腔內，注油時打開上蓋的注油塞即可，如油箱容積不夠時可外接輔助油箱。
SB-03站用手搖油泵與切斷閥安裝示意圖
手搖油泵主要零部件材料：
泵體：35
閥瓣：H62
閥瓣密封閥：NBR
柱塞：2Cr13
油壓缸：35
手搖油泵性能規范：
公稱壓力：4.0Mpa
強度試驗壓力：6.0Mpa
密封試驗壓力：4.0Mpa
適用溫度：-40~+50℃
適用介質：合成錠子油、變壓器油

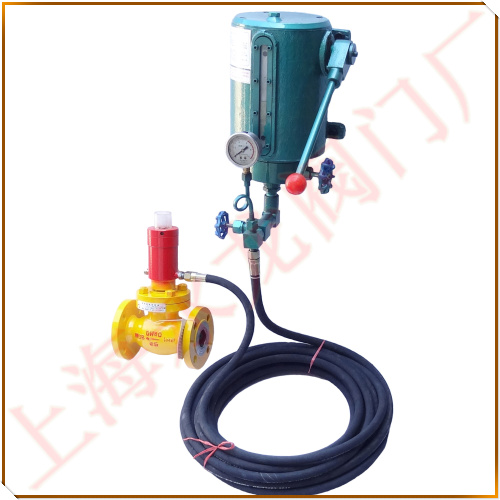

手搖油泵與液動緊急切斷閥軟管安裝示意圖
手搖油泵使用注意事項：
1.手搖油泵未安裝之前臥在地上嚴禁用手柄空打油泵，如果空打會引起油泵進空氣，不出油。第一次使用油泵之前，先把蓋上的六角螺紋內外黃油去了，不然會堵塞進步 了空氣。
2.油泵在使用時一定要加滿變壓器油或2#錠子油，嚴禁用機械潤滑的機油，以及高濃度的機械油作為油料，油泵用油一定要稀，否則油泵會堵塞不出油。
3.油泵加油時一定要用過濾網過濾，不能有臟的東西進到泵體，油泵要定期保養清洗。
4.油泵使用壓力不得超過5.0MPa,如因油溫生高導致壓力增高，應予以泄壓至正常使用壓力，以免對切斷閥安全使用帶來隱患。《夏季時應配套油泵蓄能器使用》.
