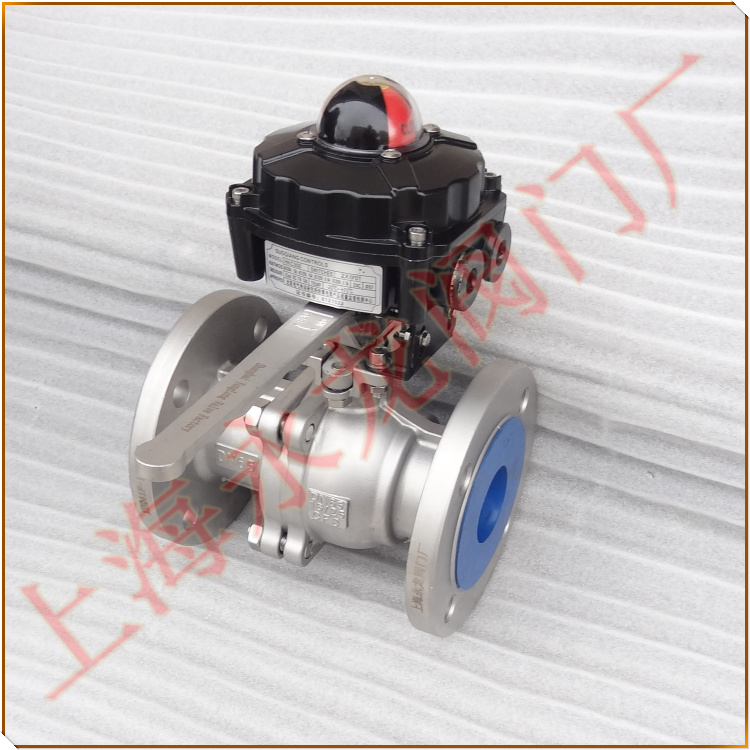

帶閥位顯示球閥-信號球閥
型號：HQ411F-16P
別稱：帶回訊器球閥 帶限位開關球閥 手動球閥帶限位開關 帶回迅器球閥 帶行程開關球閥
帶閥位顯示球閥概述：
帶閥位顯示球閥或叫信號球閥，是自控系統中檢測閥門開關狀態的一種現場儀表，用以將閥門的開啟或關閉位置以開關量（觸點）的信號輸出，被程控器接受或計算機尋訪采樣，確認后執行下一程序。帶閥位顯示手動球閥也可作為自動化系統中重要閥門聯鎖保護及遠程報警指示之用。
手動球閥帶限位開關工作原理：
閥位顯示檢測的閥位轉角位移，通過同軸連接件或反饋桿使傳動軸產生旋轉，讓凸輪觸動微型開關，從而使開關組件的觸點閉合或斷開，通過接線端子向外部傳送開關量信號，并通過指示器就地顯示。
信號球閥主要技術指標：
| 防護等級 | ExdⅡBT4（隔爆型）IP67 |
| 觸點容量 | 6A/24VDC （直流），10A/220VAC（交流） |
| 微動開關 | 機械式，感應式，接近式 |
| 環境溫度 | -35℃～+70℃ |
| 接線端口 | 2-G1/2″ |
| 位置指示 | 開—黃，關—紅 |
帶行程開關球閥安裝及使用：
1、讓閥門走到關的位置，調節紅色凸輪，使“關”開關有信號輸出。
2、讓閥門走到開的位置，調節黃色凸輪，使“開”開關有信號輸出。
3、讓閥門來回走幾次，確定限位開關信號通斷可靠。
帶限位開關球閥注意事項：
必須斷電后開蓋。
隔爆型引入電纜護套外徑Φ7～8mm，擰緊壓緊螺母，使密封圈內徑抱緊電纜的護套。
不用的電纜引入裝置必須堵封。
用戶安裝使用和維護防爆限位開關時，必須遵守GB50058-92《火災危險環境電力裝置設計規范》和GB3836.15-2000防爆標準的規定。
