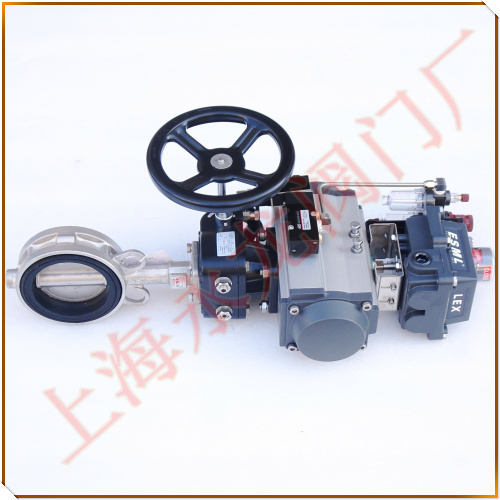

對夾式不銹鋼軟密封氣動蝶閥
外文名：Pneumatic butterfly valve
不銹鋼軟密封對夾式氣動蝶閥概述：
對夾式不銹鋼軟密封氣動蝶閥結構新穎，閥體構造為滿足管道空間狹窄而形成的短距離對夾式結構，外部零泄漏，內部泄漏符合國家標準。連接方式有法蘭，對夾，密封內襯有丁晴橡膠，乙丙橡膠，耐熱乙丙橡膠，天然橡膠，氯丁橡膠，氟橡膠，聚四氟乙烯，根據介質化學性質擁有更合理的選擇。
對夾式軟密封不銹鋼氣動蝶閥技術參數：
結構類型：常開式（雙作用）、常閉式（單作用）
控制方式：氣動、電動、手柄、蝸輪
氣動附件：電磁閥、空氣過濾器、定位器、信號反饋、手動裝置
功能用途：開關切斷、比例調節、緊急切斷
回轉角度:90°±3°
公稱通徑：DN40-DN1200mm
軟密封不銹鋼對夾式氣動蝶閥特點：
1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
3、流量特性趨直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。
6、密封件可更換，且密封可靠達到雙向密封。
7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
8、法蘭連接和對夾連接。
對夾式軟密封不銹鋼氣動蝶閥采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠，底部安裝手動操作機構。帶電訊號反饋指示及各類附件以實現自動化操作。執行機構兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
