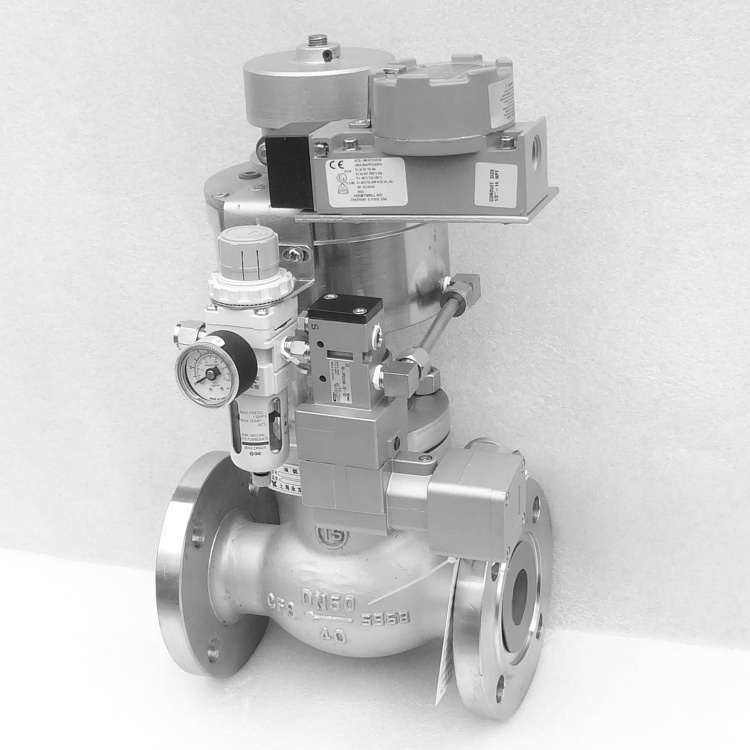

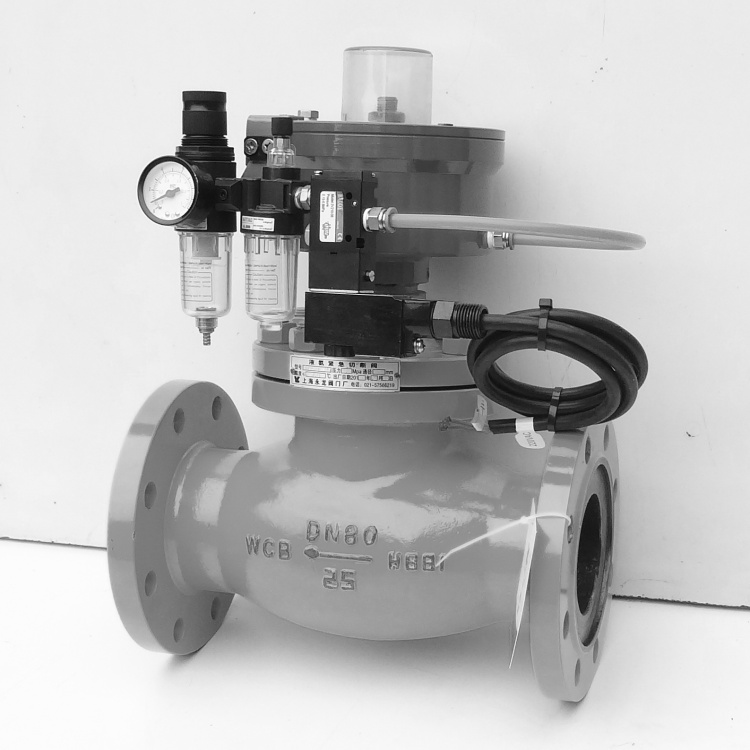

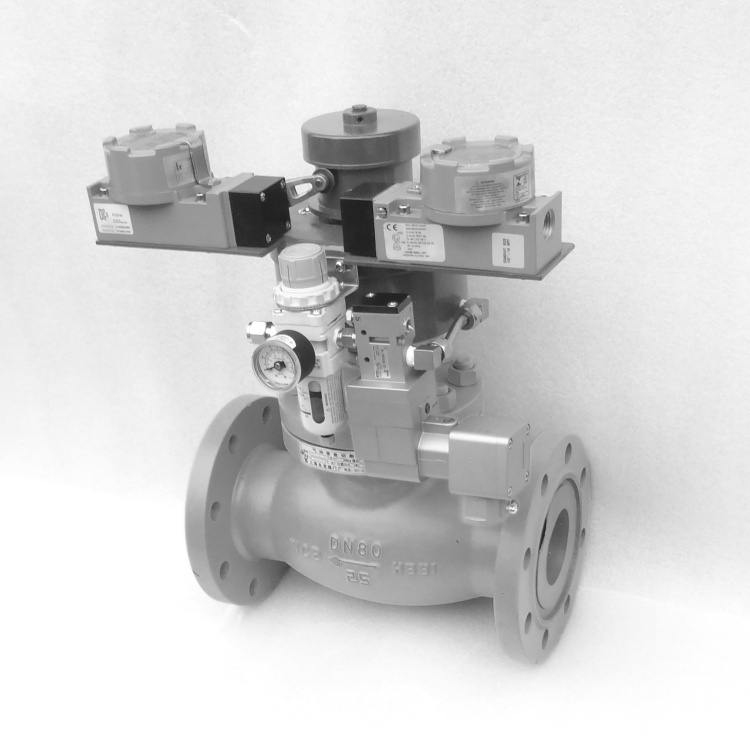

安全切斷閥
簡稱：緊急切斷閥，氣動切斷閥 氨罐切斷閥 儲罐切斷閥
型號：QDQ421F-25/40C QDQ421F-25/40P
安全切斷閥簡介：
安全切斷閥全稱安全緊急切斷閥，緊急安全切斷閥，作為液化氣加氣站，氨站一種輔助的安全保護類型閥門。驅動部分和閥體部分較分離，因此更容易進行維修和進行維修和易損件（氣缸O型圈）的更換。
儲罐切斷閥產品特點：
1.適用于燃?xì)饣蛞喊惫艿郎希鸢踩雷o(hù)作用。日常閥門處在常閉狀態。裝泄過程工作時，氣源壓力推動氣缸活塞，閥門開啟。
2.采用止回閥防止倒流原理，安全閥彈簧復位功能形式，只做單向介質切斷，安裝時介質流向必須與閥體標識一致。
3.當管道發生泄漏，通過氣源卸壓，實現遠距離控制閥門關閉。發生火災時，高溫使易熔塞熔化，排空氣源壓力，閥門自動關閉。

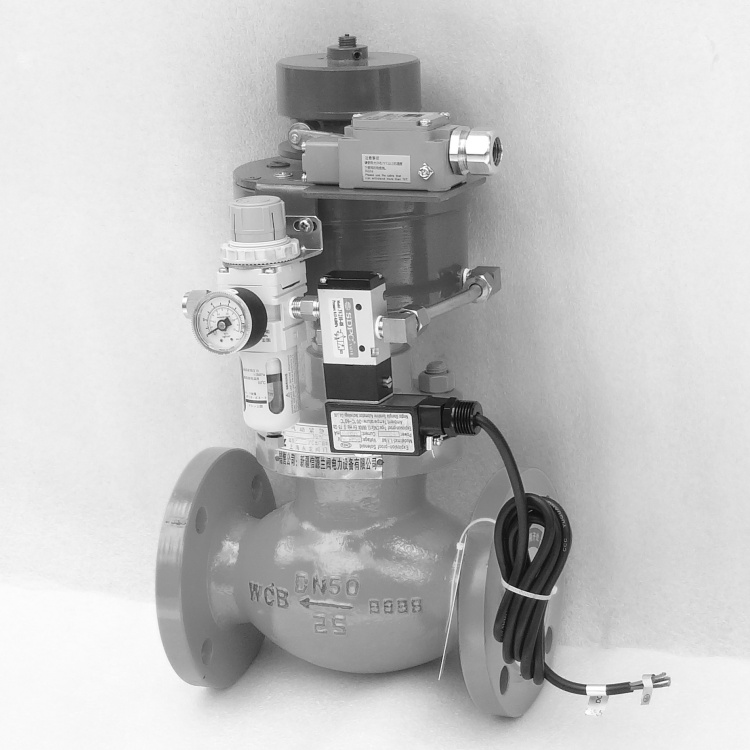

4.可配套防爆電磁閥，空氣過濾減壓閥，行程開關，實現自動化控制
5.操作簡便，閥門閉止快速。
安全切斷閥技術參數：
| 公稱壓力MPa | 2.5 | 4.0 |
| 殼體試驗壓力MPa | 3.75 | 6.0 |
| 密封試驗壓力MPa | 2.75 | 4.4 |
| 適用溫度 | -40℃~+50℃ | |
| 適用介質 | 液化石油氣、氯乙烯、液氨等 | |
| 法蘭標準 | GB/T9113-2000 | |
| 制造標準 | JB/T9094-1999 | |
| 緊急切斷時間 | ≤10~30秒 | |
| 易熔塞熔融溫度 | 75±5℃ | |
| 氣缸適用介質 | 壓縮空氣、氮氣 | |
| 氣源壓力MPa | 0.3~0.6 | |
氣動切斷閥主要零部件材料：
| 閥體 | 閥桿 | 閥瓣 | 彈簧 | 密封墊 | 氣缸 | 密封圈 |
| WCB,CF8 | 20Cr13 | 20Cr13 | 50CrVA,1Cr18Ni9 | PTFE | 20# | NBR |
緊急切斷閥 QDQ421F 公稱壓力PN2.5Mpa 外形尺寸和連接尺寸
| DN | L | D | D1 | D2 | D3凸 | D4凸 | b | f | Z-φ | H |
| 25 | 160 | 115 | 85 | 65 | 57 | 58 | 16 | 4 | 4-φ14 | 262 |
| 32 | 180 | 140 | 100 | 76 | 65 | 66 | 18 | 4 | 4-φ18 | 245 |
| 40 | 200 | 150 | 110 | 84 | 75 | 76 | 18 | 4 | 4-φ18 | 321 |
| 50 | 230 | 165 | 125 | 99 | 87 | 88 | 20 | 4 | 4-φ18 | 346 |
| 80 | 310 | 200 | 160 | 132 | 120 | 121 | 24 | 4 | 8-φ18 | 435 |
| 100 | 350 | 235 | 190 | 156 | 149 | 150 | 24 | 4.5 | 8-φ22 | 460 |
