氣動薄膜調節閥定位器的工作原理

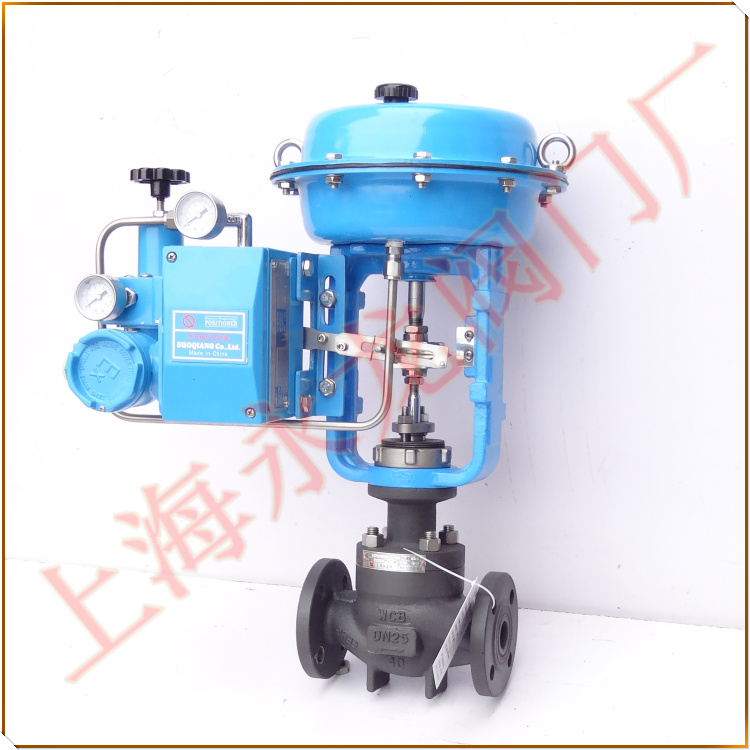

氣動薄膜調節閥執行器下面都掛著一個裝置（智能式定位器和機械式定位器）這就是調節閥的心臟，閥門定位器，通過這個裝置可調節進入腦袋（氣動薄膜）內氣量，可以精準的控制閥門的位置。

機械式氣動薄膜調節閥定位器的工作原理

氣源來自于空壓站的壓縮空氣，在閥門定位器氣源進口前段還有一個空氣過濾減壓閥，用于壓縮空氣的凈化。從減壓閥出口的氣源從閥門定位器進入，至于多少氣量進入閥門的膜頭，根據控制器的輸出信號決定。

控制器輸出的電信號是4～20mA，氣動信號是20Kpa~100Kpa，從電信號到氣信號是通過電氣轉換器進行的。

當控制器輸出的電信號轉變?yōu)榕c之相對應的氣信號時，然后將轉換后的氣信號作用在波紋管上。杠桿2則繞著支點運動，杠桿2下段向右運動靠近噴嘴。噴嘴的背壓增加，經過氣動放大器放大后（圖中那個帶小于符號的部件），將氣源的一部分送入到氣動薄膜的氣室，閥桿帶著閥芯向下自動逐漸將閥門開度變小。此時，與閥桿相連的反饋桿（圖中擺桿）繞著支點向下移動，使軸的前端向下移動，與其連接的偏心凸輪做逆時針旋轉，滾輪順時針旋轉向左移動，從而拉伸反饋彈簧。由于反饋彈簧拉伸杠桿2下段向左移動，此時就會與作用在波紋管上的信號壓力達到力平衡，于是閥門就固定在某個位置不動作了。

日常故障方面的事宜。

生產過程中出現故障正常不過了，這是生產過程中的一部分。但為了保質、保安全、保量就必須及時處理問題這才是待在公司的價值。因此，將遇到的幾種故障現象淺談一下：

一、調節閥定位器輸出如慢速：

不打開閥門定位器前蓋；聽聲音，看氣源管有無破解導致泄露，這個肉眼可判斷。以及輸入氣室有無泄露的聲音通過聽。

打開閥門定位器前蓋；1、恒節流孔有無堵塞 2、檢查擋板位置 3、檢查反饋彈簧的彈力 4、將方大器拆開檢查膜片。

二、調節閥定位器輸出沒勁：

1、看氣源壓力是否在規定范圍和反饋桿有沒有脫落，這是最簡單的步驟。

2、檢查信號線接線是否正確（后期出現的問題一般忽略不計）

3、線圈和銜鐵之間有沒有東西卡住

4、檢查噴嘴與擋板的配合位置是否合適

5、檢查電磁組件線圈情況

6、檢查平衡彈簧調試位置是否合理
