液氨安全閥公稱壓力與整定壓力關系

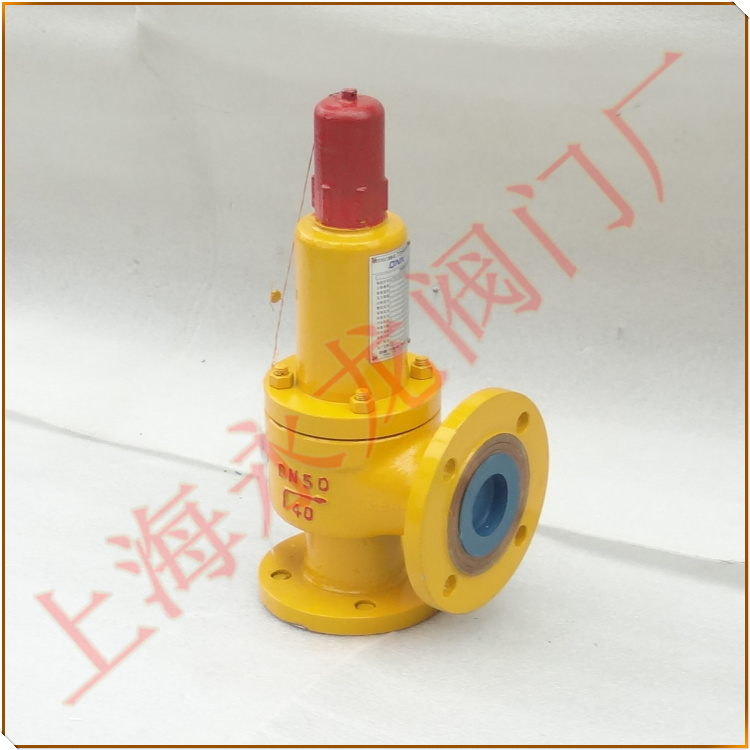

液氨安全閥也稱氨氣安全閥，氨用安全閥，安裝在儲罐的末端，當容器壓力超過設計規定時，安全閥自動開啟，排出氣體降低器內的過高壓，防止容器或管線設備破壞。安全閥的主要參數是排量，這個排量決定于閥座的口徑和閥瓣的開啟高度，由開啟高度不同，又分為微啟式安全閥和全啟式安全閥兩種,微啟式是指閥瓣的開啟高度為閥座喉徑的1/40～l/20。全啟式是指閥瓣的開啟高度為閥座喉徑的1/4。

安全閥都有公稱壓力和整定壓力。公稱壓力是指閥體最大允許承受的壓力，如公稱壓力為PN16、PN25、PN40、PN64等；整定壓力是指彈簧在壓力的作用下，達到這個設定的壓力值時，彈簧即頂起閥桿向外泄壓。如整定壓力為0.1Mpa、1.2Mpa、2.2Mpa等。公稱壓力是指的安全閥的耐壓等級，也就是說安全閥最高承受的壓力。而安全閥整定壓力是指安全閥內部達到這個壓力就起跳。整定壓力是可調的，但是整定壓力也存在分級關系，一般是在標準設定的范圍內調整。

安全閥壓力級別范圍指的是安全閥的適用壓力范圍。因為安全閥既有最高使用壓力的限制（主要考慮安全因素），也需有最低壓力的限制（主要考慮使用靈敏度）。當選定安全閥型號后，應根據使用的工況所需的工作壓力進行設置，使安全閥的起跳壓力應符合相關規程，如鍋爐安全閥規定：開啟壓力較低的安全閥，其整定壓力應為工作壓力的1.12倍，且不應小于工作壓力加0.07MPa；開啟壓力較高的安全閥，其整定壓力應為工作壓力的1.14倍，且不應小于工作壓力加0.1MPa，并要根據相關規程要求進行定期校驗，調整后的安全閥應進行“鉛封”處理。

安全閥整定壓力分級表：

公稱壓力PMa	整定壓力分級
1.6	0.06～0.1	0.1～0.16	0.16～0.25	0.25～0.4	0.4～0.6	0.6～0.8	0.8～1.0	1.0～1.3	1.3～1.6
2.5	＞1.3～1.6	＞1.6～2.0	＞2.0～2.5
4.0	＞1.3～1.6	＞1.6～20	＞2.0～2.5	＞2.5～3.2	＞3.2～4.0
6.4	＞2.5～3.2	＞3.2～4.0	＞4.0～5.0	＞5.0～6.4
100	＞4.0～5.0	＞5.0～6.4	＞6.4～8.0	＞8.0～10

在對安全閥選型時，一般是要參考整定壓力是多大，再決定選哪個級別的公稱壓力的安全閥。比如整定壓力為0.5Mpa（5公斤），那么選公稱壓力為PN16的安全閥即可，如果選用PN25的公稱壓力的安全閥，當然也可以，只不過沒必要造成材料上的浪費。
