YA100氨用壓力表選型

YA100氨用壓力表選型

氨用壓力表精度等級是壓力表精確度等級或準確度等級的簡稱,(GB/T1226《一般壓力表》國家標準稱之為儀表的精確度等級,JJG52《彈簧管式一般壓力表、壓力真空表和真空表》稱之為儀表的準確度等級.

壓力表精度等級含義

   壓力表的精度等級，是以允許誤差占?jí)毫Ρ砹砍痰陌俜致蕘?lái)表示的，一般分為0.5、1、1.5、2、2.5、3、4七個等級（鍋爐上不用3級和4級），數值越小，其精度越高。

   例如，表盤量程0～2．5 MPa精度2．5級的壓力表，它的指針?biāo)緣毫χ蹬c被測介質的實際壓力值之間的允許誤差，不得超過上2．5MPa×2．5％=±0．062 5 MPa；當壓力表指示壓力為0．8MPa時，實際氣壓在0．737 5～0．862 5MPa之間。

由此可見，壓力表實際誤差的大小，不但與精度有關，而且還與壓力表的量程大小有關。 量程相同時，精度越高（即數字越小），壓力表的允許誤差越小。 精度相同時，量程越大，壓力表的誤差越大。

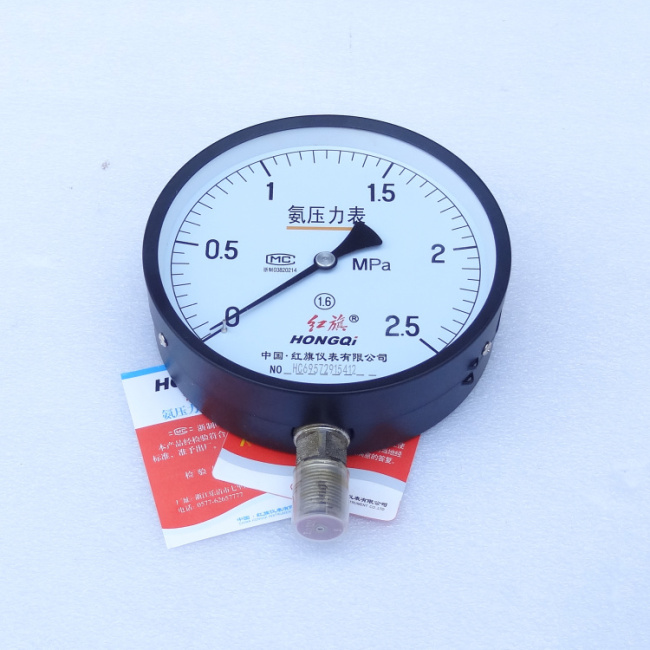

氨用壓力表、液氨壓力表、氨氣壓力表-上海永龍閥門廠

壓力表選用

氨用壓力表的選用應根據使用要求，在滿足工藝技術要求的前提下，應本著節約實用的原則全面地綜合考慮，做到合理地選擇精度等級、量程、種類和型號。

1、壓力表精度等級的確定

（1）精密型壓力表的精度等級分別為0.1、0.16、0.25、0.4級；一般型壓力表的精度等級分別為1.0、1.6、2.5、4.0級。

（2）選擇壓力表精度等級的方法 ：應根據生產工藝、經濟實用、檢測方法等提出的要求，按被測壓力最小值所要求的允許誤差來確定精度等級。

2、 壓力表量程的選擇

（1）測量穩定壓力時，工作壓力不應超過量程的2/3。

（2）測量脈動壓力時，工作壓力不應超過量程的1/2

（3）測量高壓時，工作壓力不應超過量程的3/5

（4)為保證測量準確度，工作壓力應不低于量程的1/3。   按以上原則，根據被測壓力算出一個數值后，從壓力表量程系列中選取稍大于該值的數值即為所選量程。

氨用壓力表種類的選擇

測量不同介質和使用環境要選用不同種類壓力表

（1）一般介質，如空氣、水、蒸汽、油等，可用普通壓力表。

（2）對于特殊介質需用專用壓力表，如上海永龍閥門廠氨類用壓力表有氨用壓力表、液氨壓力表、氨氣壓力表；氧氣類用氧用壓力表；氫氣類用壓力表；乙炔類用乙炔壓力表等等。

（3）對于一般性腐蝕介質，及有腐蝕性氣體環境，可選用不銹鋼型壓力表。

（4）對于測量粘度大，易結晶、腐蝕性大、溫度較高的液體、氣體或有固體浮游物的介質壓力測量，選用 隔膜式壓力表 。

（5）對于脈沖性介質及機械振動場合的壓力測量。選用耐震型壓力表。

（6）有遠傳要求時可選用遠傳型壓力表，遠傳信號有電流型和電阻型及電壓型。

（7）有控制保護要求時可選用電接點壓力表。

（8）有防爆要求時必須選用防爆型，如防爆電接點壓力表。
