液氨止回閥-結構選型
時間：2020-03-29 10:09:32 來源：永龍閥門 閱讀：0次
液氨止回閥-結構選型

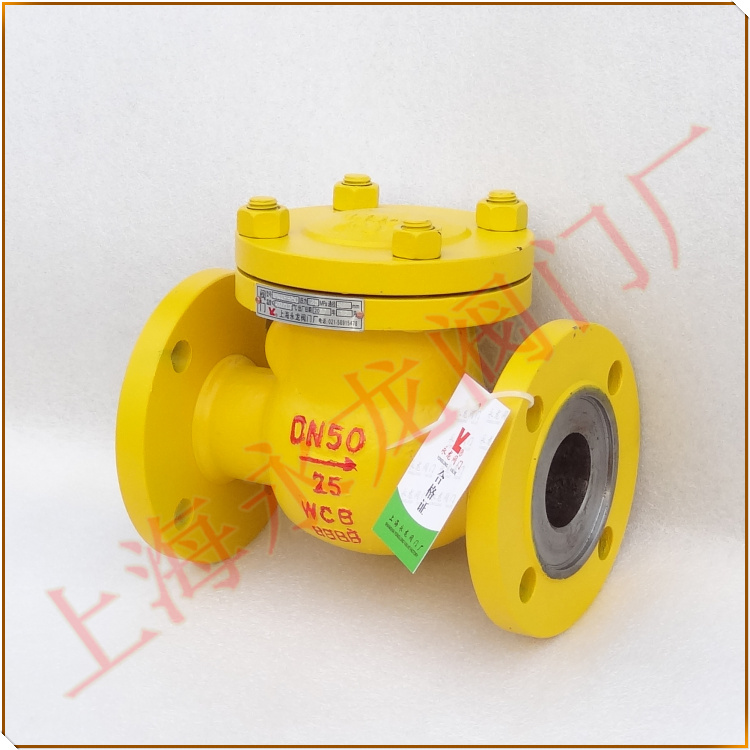

液氨止回閥也稱氨用止回閥，氨氣止回閥，結構形式有3種：AH41F升降式（水平安裝），AH44F旋啟式(水平安裝,立式安裝），AH42F立式（豎著安裝），根據現場管道安裝位置及空間位置選型，閥體材質有：WCB/碳鋼，CF8/304不銹鋼，CF8M/316不銹鋼，連接形式：法蘭，密封面：PTFE。
一，液氨止回閥選型的要點
1，確定止回閥的工作條件：適用介質的性質、工作壓力、工作溫度。
2，在選擇閥門類型時，設計人員首先掌握每種閥門的結構特點和性能。
3，止回閥結構的長度和法蘭面形式：如：RF/突面， F/凹面，M/凸面。
4，明確介質使用溫度，低于100℃密封采用PTFE,高壓120℃密封采用硬質合金。
5，科學合理地選擇閥門既能降低裝置的建設費用，又保證生產安全運行。
二，液氨止回閥選型說明
止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。當口徑≤40mm時，宜采用升降止回閥（僅允許安裝在水平管道上）；當口徑DN＝50～400mm時，宜采用旋啟式升降止回閥（在水平和垂直管道上都可安裝，如安裝在垂直管道上，介質流向要由下而上）；當口徑DN≥450mm時，宜采用緩沖型止回閥；當DN＝100～400mm也可選用對夾式止回閥；根據殼體及密封件的材質不同可適用于任何工作介質和任何工作溫度范圍。介質為水、蒸汽、氣體、液氨、氨氣等弱腐蝕性介質、油品、藥品等，介質工作溫度范圍在-40℃～300℃之間。
三，液氨止回閥工作原理
止回閥是能自動阻止流體倒流的閥門，止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下，自動關閉，以防止流體倒流。按結構形式分升降式止回閥和旋啟式止回閥。升降式較旋啟式密封性好，流體阻力大。對于泵吸入管的吸入口處，宜選用底閥，其作用是：開泵前灌注水使泵的入口管充滿水；停泵后保持入口管和泵體充滿水，以備再次啟動。底閥一般只安裝在泵進口的垂直管道上，并且介質自下而上流動。
四，液氨止回閥的試壓方法
1，止回閥試驗狀態：升降式止回閥閥瓣軸線處于與水平垂直的位置；旋啟式止回閥通道軸線和閥瓣軸線處于與水平線近似平行的位置。
2，強度試驗時，從進口端引入試驗介質至規定值，另一端封閉，看閥體和閥蓋無滲漏為合格。
3，密封性試驗從出口端引入試驗介質，在進口端檢查密封面處，填料和墊片處無滲漏為合格。
