別稱：氨氣球閥 液氨球閥
型號：AQ41F-25/40C AFHDQ-0040-025
氨用球閥概述：
氨用球閥(Ammonia with ball valve)為浮動式O型類型，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。產品結構簡單，密封性好，在關閉狀態后，球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。所以氨用球閥通常應用在介質PN4.0MPa壓力以下的管道。
▼ISO5211平臺連接▼閥桿防飛出設計▼防靜電裝置▼上密封可調功能▼防火結構設計▼殼體脫臘精密鑄造
氨用球閥設計標準：
| 設計制造 | GB/T-12237 |
| 法蘭連接 | HG/T-20592 GB/T-9113 |
| 結構長度 | GB/T-12221 |
| 壁厚標準 | GB/T-26640 |
| 檢驗試驗 | GB/T-26480 |
氨用手動球閥結構優點：
1，密封性能好。閥座密封圈采用聚四氟乙烯等彈性材料制造，易于保證密封，而且球閥的密封力隨著介質壓力的增加而增大。
2，介質流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
3，閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。
4，開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。
5，球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，球閥可配置氣動執行器、電動執行器。
氨用球閥_氨用（手動/電動/氣動）球閥殼體采用硅溶膠精鑄，杜絕了閥體出現氣泡及砂眼，有效防止外漏，填料及密封圈材料采用聚四氟乙烯（日本大金PTFE），它對幾乎所有的化學物質都是惰性的，且具有摩擦系數小、性能穩定、不易老化、溫度適用范圍廣和密封性能優良的綜合性特點。

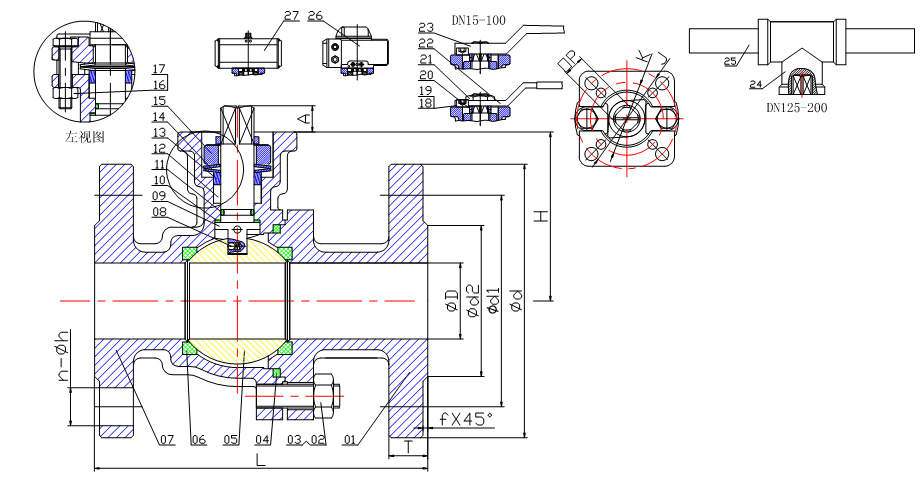

氨用電動球閥外形尺寸及連接尺寸PN1.6MPa～PN4.0MPa 單位：mm| DN | PN | ∅D | ∅d | ∅d1 | ∅d2 | L | n | ∅h | T | f | H | A | □P | K | J |
| 15 | 16-40 | 15 | 95 | 65 | 45 | 130 | 4 | 14 | 16 | 2 | 51 | 9 | 9 | 36 | 50 |
| 20 | 16-40 | 20 | 105 | 75 | 58 | 130 | 4 | 14 | 18 | 2 | 55 | 9 | 9 | 36 | 50 |
| 25 | 16-40 | 25 | 115 | 85 | 68 | 140 | 4 | 14 | 18 | 2 | 63 | 11 | 11 | 42 | 50 |
| 32 | 16-40 | 32 | 140 | 100 | 78 | 165 | 4 | 18 | 18 | 2 | 71 | 11 | 11 | 42 | 50 |
| 40 | 16-40 | 38 | 150 | 110 | 88 | 165 | 4 | 18 | 18 | 2 | 81 | 14 | 14 | 50 | 70 |
| 50 | 16-40 | 50 | 165 | 125 | 102 | 203 | 4 | 18 | 20 | 2 | 88 | 14 | 14 | 50 | 70 |
| 65 | 25-40 | 65 | 185 | 145 | 122 | 222 | 8 | 18 | 22 | 2 | 114 | 17 | 17 | 70 | 102 |
| 80 | 25-40 | 76 | 200 | 160 | 138 | 241 | 8 | 18 | 24 | 2 | 124 | 17 | 17 | 70 | 102 |
| 100 | 25-40 | 100 | 235 | 190 | 162 | 305 | 8 | 22 | 24 | 2 | 147 | 17 | 17 | 70 | 102 |
| 125 | 25-40 | 125 | 270 | 220 | 188 | 356 | 8 | 26 | 26 | 2 | 179 | 22 | 22 | 102 | 125 |
| 150 | 25-40 | 150 | 300 | 250 | 218 | 394 | 8 | 26 | 28 | 2 | 207 | 27 | 27 | 102 | 125 |
| 200 | 25 | 200 | 360 | 310 | 274 | 457 | 12 | 26 | 30 | 2 | 246 | 36 | 36 | 125 | 140 |
| 200 | 40 | 200 | 375 | 320 | 285 | 457 | 12 | 30 | 34 | 2 | 246 | 36 | 36 | 125 | 140 |
⑴安裝前，把前后管線吹掃干凈，清除掉管道內的油污、焊渣和一切其它雜質。
⑵閥門法蘭與管線法蘭間按管路設計要求裝上密封墊。
⑶法蘭上的螺栓需對稱、逐次、均勻擰緊。
⑷把閥門全開全閉數次，是否能夠正常靈活的開關。
